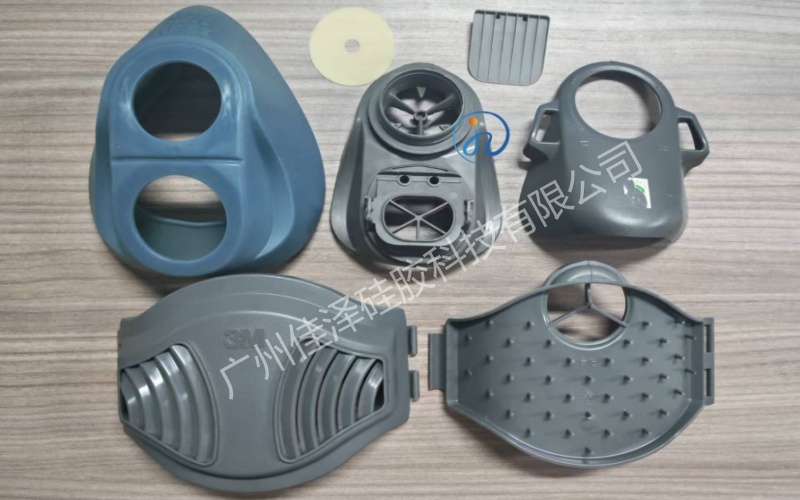

工业防尘口罩HF-52从设计到量产交付全流程案例 - 模具制造+批量生产一站式服务

在工业防护领域，一款口罩能否真正赢得市场，不仅取决于过滤效率，更取决于佩戴舒适度、密封性与生产成本的平衡。2024年底，我们受某工业防尘口罩品牌委托，共同完成了型号HF-52的全流程开发——从一张概念草图，到模具精密制造，实现稳定量产交付。本文将完整还原这一过程，为有类似需求的品牌方提供可复用的参考。

一、项目背景：为什么HF-52需要重新定义工业防尘口罩？

该品牌原有产品存在三大痛点：鼻梁夹贴合度差，长时间佩戴易滑落；注塑件毛刺多，影响密封圈装配效率；模具寿命短，量产3万件后飞边严重。

因此，HF-52的核心目标很明确：提升密封性、优化人机工效、降低单件综合成本。品牌方要求从设计到量产交付总周期控制在60天内，首单2万件。

二、第一阶段：产品设计——为模具与量产扫清障碍

很多工业口罩项目失败，根源在于设计不懂工艺。我们的工程师在草图阶段就介入：

• 3D建模与CAE模流分析：对口罩壳体进行流体仿真，预判注塑时的填充、困气与熔接痕位置。HF-52采用液态硅胶（LSR）+硬塑双物料结构，软胶部分用于鼻翼和下颌密封，硬胶保证结构强度。

• 分模线优化：将分型面隐藏在口罩边缘内侧，避免外露影响美观和刮脸。脱模斜度与壁厚统一：将壳体壁厚从2.5mm均匀调整为2.0mm，缩短冷却时间15%，同时减少缩痕。

成果：设计定稿后，模具结构图同步完成，没有出现后期返工。

三、第二阶段：模具制造——精度与寿命的关键

工业防尘口罩模具属于中大型精密注塑模，我们采用以下工艺：

• 钢材选择：型腔使用S136H淬火至HRC48-52，耐腐蚀、抗磨损，保证50万模次寿命；滑块及斜顶采用8407。

• 加工精度：五轴CNC精加工+镜面放电，密封圈卡槽尺寸公差控制在±0.01mm。热流道系统：针对LSR低温固化特性，配备针阀式冷流道，减少料把浪费，每个周期节省原料12%。

• 试模与优化：经过3轮试模，解决了两处困气和一处粘前模的问题。第4次试模样品经品牌方密封性测试（负压200Pa保持10秒无泄漏），一次性通过。

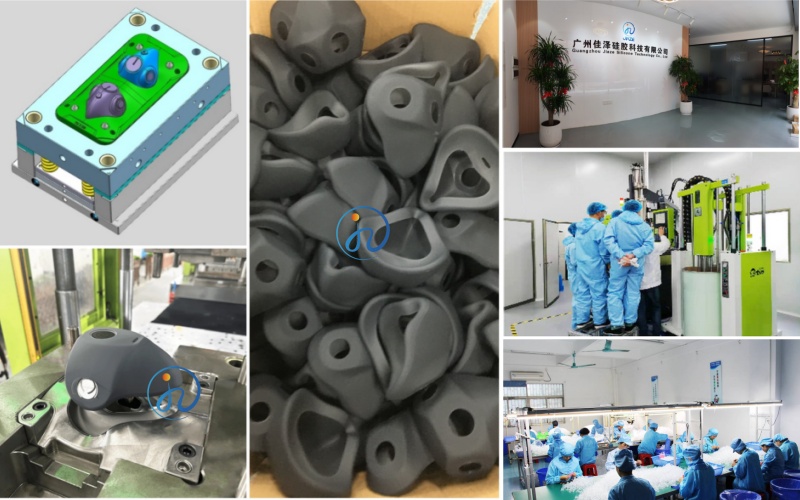

四、第三阶段：量产交付——稳定、效率、成本控制

模具T0（试模合格）后，我们立即转入量产准备：

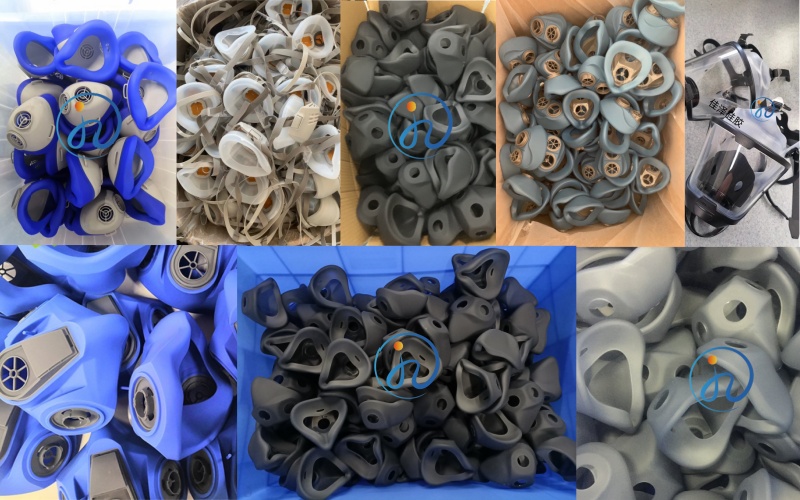

• 注塑设备：采用150吨液态硅胶注射成型机+LSR专用计量系统。良品率爬坡：前1000件进行全检，调整保压压力与冷却时间后，良品率从88%提升至97.5% 。后续批量生产稳定在98%以上。

• 组装与包装：按客户要求，完成超声波焊接呼吸阀、装订头带、质检、包装等工序，日产能达2400件。

五、客户收益与项目总结

• 单件成本：比客户原采购价降低18%（主要得益于冷流道设计和良品率提升）；

• 开发周期：从签约到首批交付仅50天；市场反馈：HF-52上市两个月，渠道退货率仅为0.3%，远低于行业平均的2%。

给工业防尘口罩品牌的建议：

不要将设计、模具、生产拆给不同供应商。全流程整合能减少沟通损耗、避免责任推诿，更重要的是——模具设计阶段就为量产预留成本优化空间。如果你也在开发工业防尘口罩（或类似呼吸防护产品），从草图到百万件交付，我们可以提供同样的一站式落地服务。立即联系我们，获取HF-52同类项目的模具方案与报价参考。
