液态硅胶注塑 vs 硫化模压工艺：厨房用具生产哪种更优？深度对比

在厨房硅胶制品的生产领域，液态硅胶注塑（LSR注射成型） 与 硫化模压（平板模压成型） 是目前核心的两种加工工艺。很多采购商、产品经理甚至消费者在选购硅胶厨具时，往往只关注“是否食品级”，却忽略了工艺差异带来的品质、成本和耐用性差距。

那么，这两种工艺在厨房用具中到底孰优孰劣？下面从六个关键维度进行系统对比。

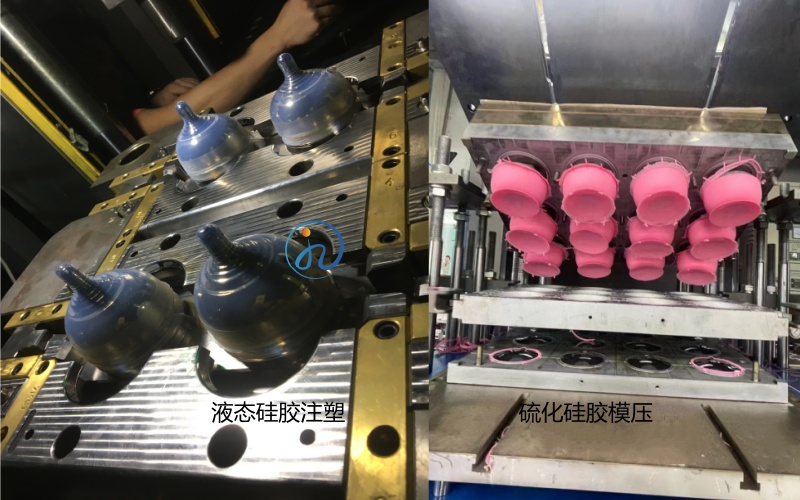

一、工艺原理简述

• 液态硅胶注塑（LSR）：将双组份液态硅胶通过计量混合后，在高压下注入加热模具型腔，迅速硫化成型。全程自动化，周期短（通常15-60秒）。

• 硫化模压：将预成型的固态混炼硅胶胚料放入开放式模具，合模后在高温（160-200℃）和高压下完成硫化成型。需人工投料、取件。

二、生产效率与自动化程度

LSR优势明显：一模多穴可同时生产数十个小件（如硅胶冰格、密封圈），配合机械手可实现24小时无人值守。模压劣势：每模需人工称重、放料、修边，效率较低，适合中小批量。

厨房应用结论：对于大批量、结构复杂的厨具（如液态硅胶锅铲、带空心手柄的烘焙模具），LSR注塑完胜。

三、产品精度与飞边控制

这是两种工艺本质的区别：

• LSR注塑：模具闭合后注入液态材料，压力均匀，产品无飞边或极薄飞边，尺寸公差可达±0.03mm。尤其适合带密封结构的厨房用具（如硅胶保鲜盖、瓶塞）。

• 硫化模压：因胚料放置后模具闭合会产生多余溢料，几乎必然产生明显飞边，需二次人工修边或冷冻修边。飞边位置容易藏污纳垢，影响厨房卫生。

厨房场景特别提示：锅铲边缘、烘焙模具的纹理面如果有粗糙飞边，不仅影响手感，还容易在清洗时残留食物残渣。LSR注塑在这方面优势显著。

四、材料利用率与成本结构

适用建议：

• 年产量 < 5万件 → 模压更划算         年产量 > 20万件 → LSR注塑综合成本更低

五、产品性能与耐用性

这是许多消费者关心的问题。在相同优质硅胶原料的前提下：

• LSR注塑产品：硫化均匀、无内应力，回弹性好，长期使用不易变形。对需要反复弯折的厨房用品（如硅胶折叠蒸笼、防漏盖）更耐用。

• 模压产品：如果胚料称重和温度控制得当，性能同样达标。但人工操作波动性大，可能出现局部欠硫或过硫，导致某些位置发粘或变脆。

注意：市面上低价模压厨具常用填充硅胶（添加白炭黑以外的廉价填料）降低成本，这会显著降低耐温性和使用寿命。LSR工艺因设备门槛高，掺杂现象较少。

六、复杂结构能力与设计自由度

厨房用具中越来越多地出现多色、空心、包胶（硅胶+尼龙/金属） 等设计需求：

• LSR注塑：可实现多组分注塑（如双色锅铲）、包胶成型（硅胶直接注塑在塑料骨架上），结构复杂度的天花板很高。

• 硫化模压：难以实现空心或复杂嵌件包胶，多色需二次成型，效率低。

例如带不锈钢内芯的液态硅胶锅铲，LSR可以将液态硅胶直接注入包裹住预埋的金属件，结合力均匀且无缝隙；模压则很难做到完美包裹。

七、综合结论：厨房用具选型建议

总结

液态硅胶注塑工艺在厨房用具领域的大批量、高精度、复杂结构产品上具有压倒性优势，尤其适合追求无飞边、易清洁、耐用的中高端厨具。而硫化模压工艺则在低起订量、简单形状、预算有限的小规模生产中仍有生存空间。

对于品牌方或采购商而言，建议：核心产品线（锅铲、密封盖、烘焙模具）优先选择LSR注塑供应商；辅助配件或试水产品可先用模压过渡。对于普通消费者，选购时可以通过观察产品边缘是否有明显飞边、手感是否均匀来初步判断工艺档次——无飞边的硅胶厨具，大概率是LSR注塑的。

广州佳泽硅胶科技有限公司是一家专业专注于液态硅胶注塑成型工艺12年的技术企业。公司深耕硅胶制品领域多年，致力于为客户提供从产品设计、模具开发到批量生产的一站式解决方案，主营业务涵盖液态硅胶（LSR）制品应用于3C电子、厨房家居、汽车机械及医疗器械等行业。凭借稳定的品质、快速的交期与完善的售后服务，广州佳泽已成为众多知名品牌的长期合作伙伴，热枕欢迎各界朋友前来指导洽谈业务。
