液态硅胶件3D图纸必备要素有哪些？ISO13485工厂十年实战总结

在液态硅胶（LSR）注塑领域，3D图纸是连接产品设计与模具制造的桥梁。图纸质量直接决定了模具开发的成败与量产效率。作为一家拥有10年以上经验、通过ISO13485认证的液态硅胶注塑模具制造与量产交付一体化工厂，我们深知一份合格的3D图纸应当包含哪些关键要素。以下结合实战经验，系统梳理LSR注塑件3D图纸必备的七大要素。

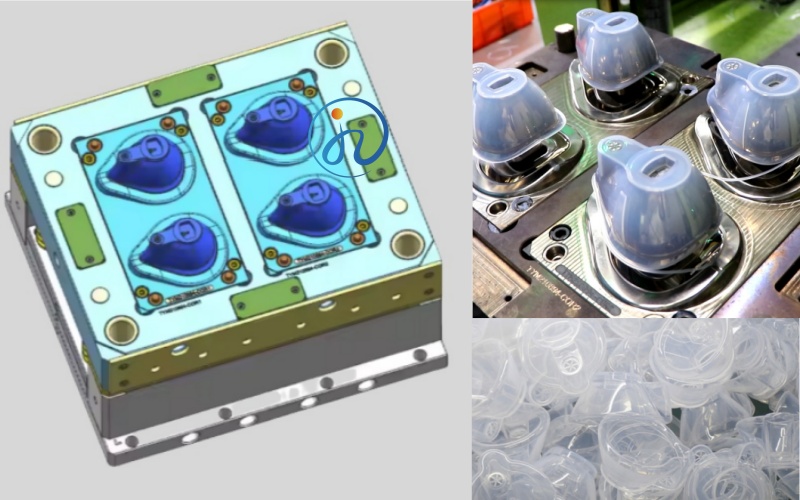

一、正确的3D模型文件格式

工厂需要客户提供通用格式的3D模型文件，如STEP、STL等。其中STEP格式是优选，因其能够完整保留实体数据和装配关系，便于模具结构设计。STL格式虽然通用，但仅包含曲面网格信息，不适用于需要进行工程修改的场景。提交图纸时，建议同时提供原始设计格式（如SolidWorks、UG、Pro/E源文件）和通用格式双版本，方便模具工程师在不同软件环境下开展工作。

二、完整的尺寸标注与公差要求

仅有3D模型远不够，必须配合2D工程图纸明确标注关键尺寸、公差范围及重要表面要求。LSR材料在脱模和冷却后通常会发生2.5%-3%的收缩，收缩率受胶料配方、模具温度、脱模温度及模腔内压力的多重影响。因此，图纸上应明确标注哪些尺寸为关键管控尺寸及其公差等级，以便模具设计时精确补偿收缩量。

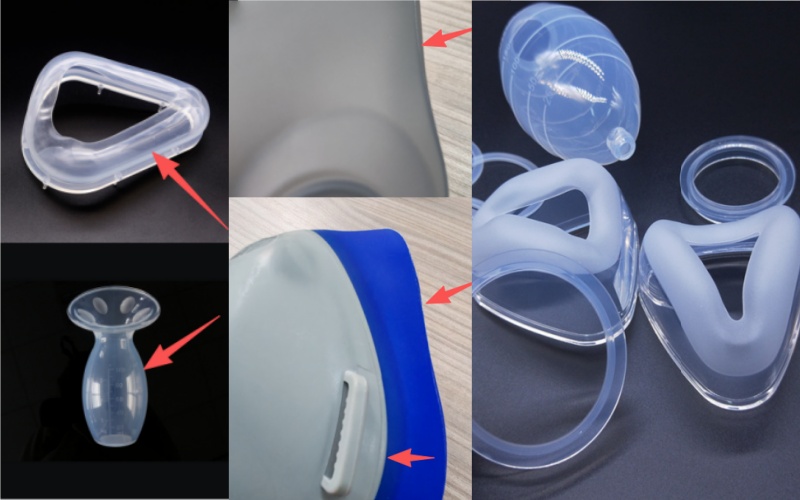

三、分型线与脱模方向定义

分型线的位置设计是LSR注塑模具设计的关键步骤之一，应在图纸中予以明确。LSR胶料粘度较低，分型线必须精确，否则极易产生溢胶（毛边）。同时，设计时需注意：LSR制品在脱模后倾向于滞留在表面积较大的模腔一侧，而非凸模侧。在图纸中标注合理的脱模斜度（建议1°-3°）和顶出位置，有助于保证脱模顺畅、减少人工干预。

四、壁厚与加强筋设计规范

LSR材料流动性能优异，可填充较薄的壁厚（小面积可达0.012英寸，大面积建议不低于0.015英寸）。但图纸设计时仍需关注壁厚的均匀性。虽然LSR对壁厚变化包容性较好、缩痕几乎不存在，但厚薄过渡区域仍需设计圆角过渡。加强筋厚度建议控制为主壁厚的0.5-1.0倍，避免局部材料堆积影响硫化均匀性。

五、排气结构预留

LSR胶料在充模时，模腔内空气若无法完全排出，会导致制品内部气泡或白边缺陷。图纸上应标出可能困气的区域，建议在胶料最后填充位置预留排气槽位置，宽度一般为1-3mm，深度0.004-0.005mm。对于高要求的医疗或光学产品，图纸可标注抽真空辅助排气的需求。

六、倒扣（Undercut）处理方案

LSR材料弹性好、撕裂强度相对有限，在尖锐边缘处易于撕裂。图纸中若涉及内部倒扣结构，建议增加圆角或倒角特征，以降低脱模时的撕裂风险。同时应明确标注倒扣的脱模方式——是通过强制脱模、滑块机构还是手工取件，以便模具设计时合理配置机构。

七、材料规格与认证要求

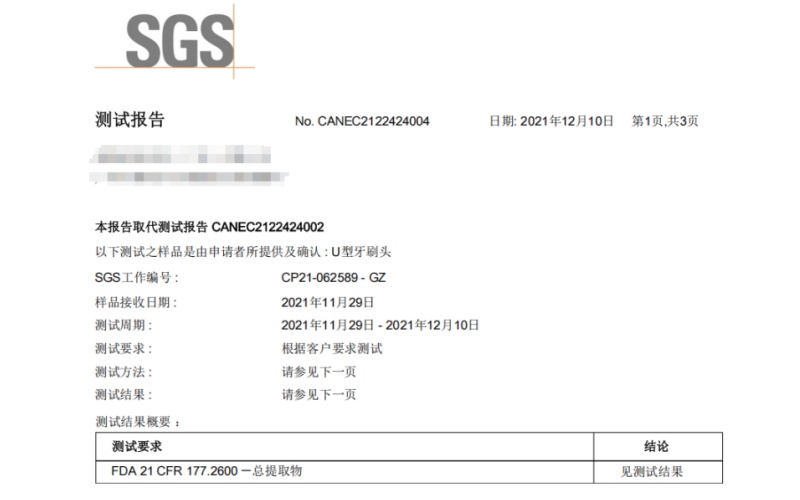

图纸的技术要求栏中，必须注明所需液态硅胶的材料牌号、硬度（Shore A值，通常15-70度可选）、颜色及认证标准。不同应用领域对材料认证要求不同：医疗级需符合USP Class VI或ISO 10993，食品接触级需符合FDA、LFGB，工业级需满足RoHS、REACH等环保要求。同时注明是否需要二次硫化（Post-curing），以及二次硫化后额外的收缩量（约0.5%-0.7%）。

一份高质量的LSR注塑件3D图纸，不仅是产品尺寸的数字化表达，更是对成型工艺的深度理解。作为拥有ISO13485认证、深耕LSR注塑领域十余年的工厂，我们建议客户在提交图纸前与模具工程师充分沟通上述要素，可大幅缩短开发周期、降低试模成本，为顺利量产奠定坚实基础。
