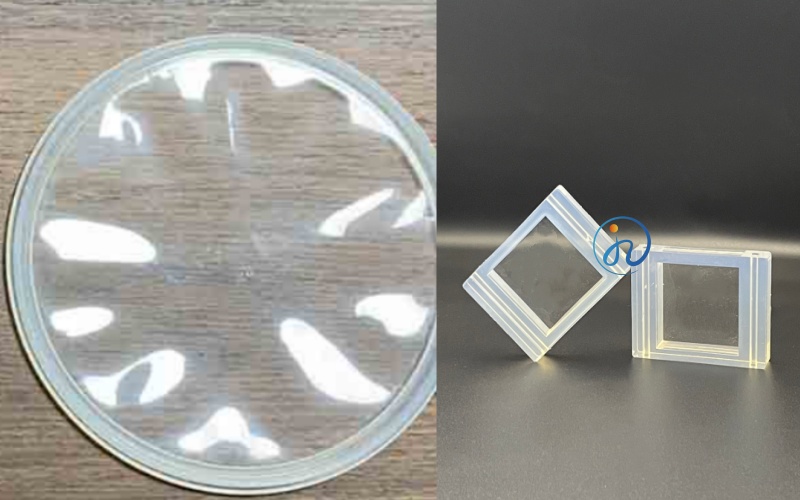

在生命科学研究和临床诊断领域，细胞化学分析是一项关键技术。而用于细胞培养、微流控分析及生物传感的医疗液体硅胶片，因其优异的生物相容性、透光性和化学惰性，正成为越来越多医疗器械企业的首选材料。那么，这类高精度医疗液体硅胶片的模具究竟是如何制造的？本文将从模具设计、加工工艺、表面处理到成型验证，全面解析全流程核心技术。
一、医疗级液态硅胶材料要求
透明度高：医疗级液态硅胶具有高透明度，这有助于在无菌流体细胞化学分析中提供更好的视野，确保实验的精确性和安全性。
透气性好：液态硅胶（LSR）具有优异的透气性和密封性能，同时具有良好的生物相容性和化学稳定性。这使得液态硅胶成为制作培养皿密封环瓶盖的理想材料。
医疗级标准：医疗级液态硅胶需符合ISO 10993和美国药典六级（USP Class VI）等认证要求，以确保其对人体无害，适用于医疗和生物科学领域。
优良的弹性：医疗级液态硅胶具有优异的弹性、韧性和耐老化性能。它能够承受一定的拉伸、压缩等外力作用而不易变形或破裂，从而保证了设备的稳定性和耐用性。
高纯度与无毒性：医疗级液态硅胶在生产过程中经过严格的质量控制，确保产品达到极高的纯度标准，且不含任何对人体有害的物质。因此，在使用过程中不会引发过敏反应或毒性反应，适合用无菌流体细胞化学分析。
二、模具结构设计：从生物需求到工程转化
医疗液体硅胶片的模具设计，起点并非机械结构，而是细胞化学分析的生物学需求。
腔体与流道设计：针对细胞培养或微流控应用，模具需精确设计微米级腔体深度（通常为50–500μm）、流道宽度及分支结构。设计阶段需借助CAD软件进行三维建模，并通过CFD（计算流体动力学）仿真，验证液体硅胶在注塑过程中的流动均匀性，避免气泡滞留或填充不全。
分型面与脱模结构：医疗硅胶片通常结构精细、厚度极薄（0.2–2mm），模具需采用三板模结构或滑块抽芯机构，确保成型后产品无拉伤、无毛边。脱模角度一般控制在0.5°–1.5°，兼顾成型稳定性与脱模顺畅性。
材料收缩率补偿：液体硅橡胶（LSR）在硫化成型过程中存在约2.5%–4%的收缩率，模具型腔尺寸需进行精准补偿，否则成品尺寸会偏离细胞分析所需的微结构精度要求。

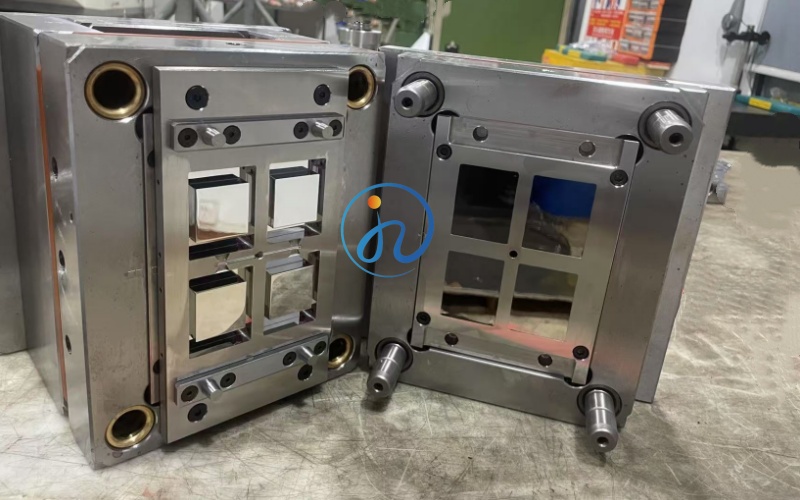

三、精密加工：模具制造的核心环节
医疗液体硅胶片的模具加工，对精度和表面质量要求更高，通常采用以下工艺流程：
模架加工：选用S136等耐腐蚀、高抛光性能的不锈钢材料，经热处理至HRC48–52，确保模具在长期注塑中不变形、不锈蚀。模架平面度控制在0.01mm/100mm以内。
型腔精密加工：
采用高速CNC铣削，使用直径0.1–0.3mm的微型球刀，加工微流道及精细结构，主轴转速可达40,000rpm以上，加工精度±0.005mm。
对于深宽比较大的微柱或微孔结构，结合EDM（电火花加工） 工艺，确保电极损耗可控，获得锐角清晰、无毛刺的型腔细节。
电极设计与加工：对于细胞分析中常见的微孔阵列（如96孔板式微缩结构），需采用群电极EDM技术，一次性加工多个阵列单元，保证孔位一致性。
四、表面处理与脱模技术
医疗级液体硅胶片的模具表面质量，直接影响产品透光性、细胞贴壁性及脱模良率。
镜面抛光：型腔表面需达到Ra ≤ 0.025μm的镜面级别，甚至采用光学级抛光。这不仅是出于产品外观需求，更是为了确保硅胶片在显微镜下观察细胞时无表面散射干扰，同时降低硅胶与模具的粘附力。
防粘涂层：液体硅胶在高温硫化过程中极易粘模。因此，模具型腔需进行PVD（物理气相沉积）镀膜或喷涂氟系防粘涂层（如DLC类金刚石涂层），使模具表面能显著降低摩擦系数，可连续注塑数千模次而不需要中途清洁。
排气系统设计：微米级腔体对排气要求极高。模具分型面需设计深度0.01–0.02mm的排气槽，或采用多孔透气钢镶件，确保注塑时空气完全排出，避免硅胶片出现缺料或气孔缺陷。
五、注塑成型与质量验证

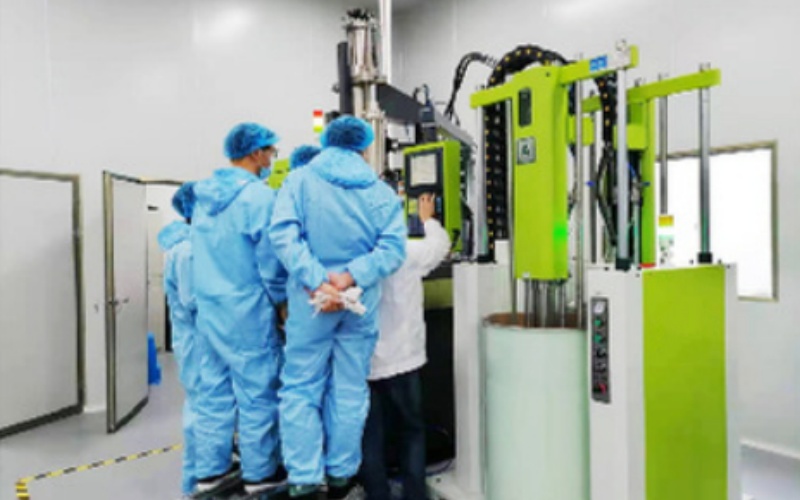

模具制造完成后，需在LSR注塑机上进行试模与工艺优化：
工艺参数匹配：液体硅胶A/B组份按1:1混合后注入模具，模具温度通常控制在120℃–200℃之间，硫化时间依据产品壁厚从几十秒到数分钟不等。温度均匀性是保证微结构填充一致性的关键，模具设计时需合理布局加热棒与感温线。
尺寸与功能检测：
使用光学影像测量仪对微流道宽度、腔体深度进行全尺寸检测，公差要求通常为±0.01mm。
进行生物相容性验证（ISO 10993系列标准），确保模具选材与成型工艺不会引入细胞毒性物质。
针对细胞化学分析应用，还需进行功能测试——实际培养标准细胞株，观察细胞在硅胶片表面的贴附率、增殖曲线及荧光成像清晰度，验证微结构设计的有效性。
六、行业趋势与总结
随着器官芯片、单细胞分析等前沿技术的发展，细胞化学分析用医疗液体硅胶片的模具正朝着更高精度、更复杂三维结构、更短开发周期的方向演进。模具制造已不再是单纯的机械加工，而是融合了微流控设计、生物表面工程与精密成型工艺的综合技术。
对于医疗器械企业而言，选择具备医疗级模具制造经验、掌握微米级精密加工能力、且熟悉细胞分析应用场景的模具供应商，是确保产品成功开发的关键一环。从模具设计到量产，每一个细节都关乎最终产品在细胞化学分析中的表现——而这，正是医疗液体硅胶模具制造的核心价值所在。
