对于许多月经杯品牌方、创业团队或传统贸易商来说，一个最现实的问题常常摆在面前：我有一个不错的月经杯产品概念，甚至有了初步的设计草图，但如何把它变成真正可以上市销售的液态硅胶月经杯？
从概念到量产，中间隔着材料选型、模具开发、工艺验证、合规检测等多道专业门槛。本文以广州佳泽硅胶科技有限公司服务数十个月经杯品牌的实战经验为基础，系统拆解液态硅胶月经杯从0到1的完整落地流程。
一、概念阶段：从想法到可制造的设计
1.1 产品定义与竞品分析
在开模具之前，首先要明确三个问题：
目标用户是谁？ 初用者、经产妇、还是运动人群？核心卖点是什么？ 超软体感、大容量、还是易取设计？竞品优缺点在哪？ 购买5-8个主流月经杯，实测其硬度、尺寸、杯口结构。
这个阶段，我们通常会建议客户提供一份《产品需求说明书》，包含：容量范围、杯体高度、杯口直径、拉环/拉环类型、目标硬度（Shore A）等参数。
1.2 概念草图转3D工程图
您的手绘草图或参考样品，需要被转化为可用于模具加工的3D工程图（STP/IGS格式）。这一步骤的核心工作是：
结构优化：根据液态硅胶的流动特性，调整杯体壁厚均匀性（建议1.5mm~2.5mm），避免熔接痕或气泡。脱模角度设计：月经杯形状通常为钟型或漏斗型，需设计1°~3°的脱模斜度，否则无法正常脱模。
排气孔位置：杯口下方通常会设计2-6个直径1.0mm-1.5mm的排气孔，用于解除真空，位置不当会导致渗漏。

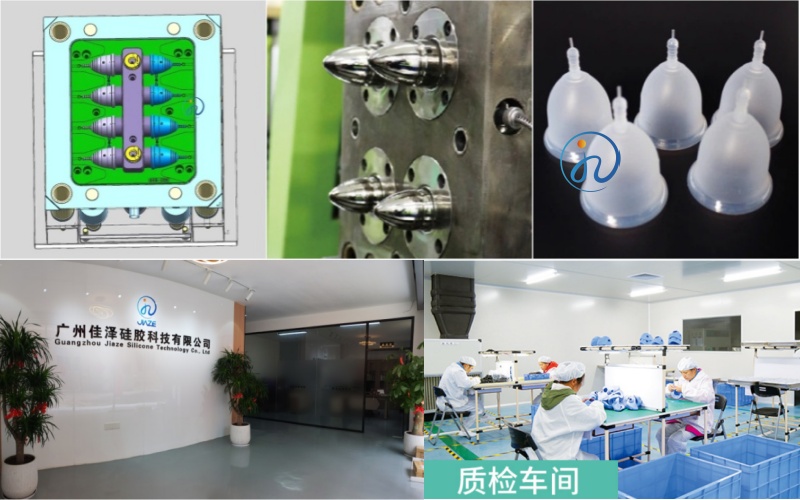

二、模具开发：月经杯量产的“母机”
模具是液态硅胶月经杯量产的核心，模具精度直接决定产品一致性和良品率。
2.1 模具类型选择
单腔模具：适合样品验证、小批量试产（≤1000个），开发周期约15-20天。
多腔模具（4/8/16/32腔）：适合批量订单，效率高、单件成本低。32腔模具一个生产周期（约90秒）可产出32个月经杯。
.2 模具加工的关键细节
材料：采用S136或2316热处理不锈钢，硬度HRC48-52，耐腐蚀、抗磨损。
浇注系统：冷流道+针阀式热嘴设计，减少原料浪费，且避免水口料回用带来的品质风险（医疗级产品严禁回料）。
排气槽深度：控制在0.015mm-0.025mm，过浅排气不良，过深则会飞边。
三、试产与验证：小批量跑通工艺
模具完成后，进入T0试模阶段。这是最容易暴露问题的环节，也是最考验工厂技术能力的环节。
3.1 工艺参数调试
液态硅胶月经杯的生产涉及三个核心参数：
硫化温度：160℃-190℃之间，温度过高会烧焦，过低则硫化不完全。注射压力：通常控制在80-120bar，压力不足会导致杯体缺料。固化时间：根据壁厚不同，约60-120秒。
3.2 首样检测
试模完成后，需要进行以下检测：
外观检测：无气泡、无缩水、无飞边、无油污。尺寸测量：杯口直径、杯体高度、壁厚公差控制在±0.1mm。
硬度测试：用Shore A硬度计在23±2℃环境下测量，批产偏差≤±2°。弹力测试：反复折叠100次，观察是否出现白痕或破裂。
四、验证阶段：确保产品安全可用
4.1 功能验证
真空密封测试：杯内注入生理盐水，悬挂100g砝码，1小时内无渗漏。回弹测试：折叠后完全回弹时间≤3秒。拉环拉力测试：拉环能承受≥10N拉力而不脱离。
4.2 合规性准备
医疗级月经杯需满足以下标准（根据目标市场）：
中国：GB 4806.11-2016 食品接触用橡胶材料标准，美国：FDA 21 CFR 177.2600 ，欧盟：EU 10/2011 + EC 1935/2004
生物相容性：ISO 10993-5（细胞毒性）、ISO 10993-10（刺激与致敏）

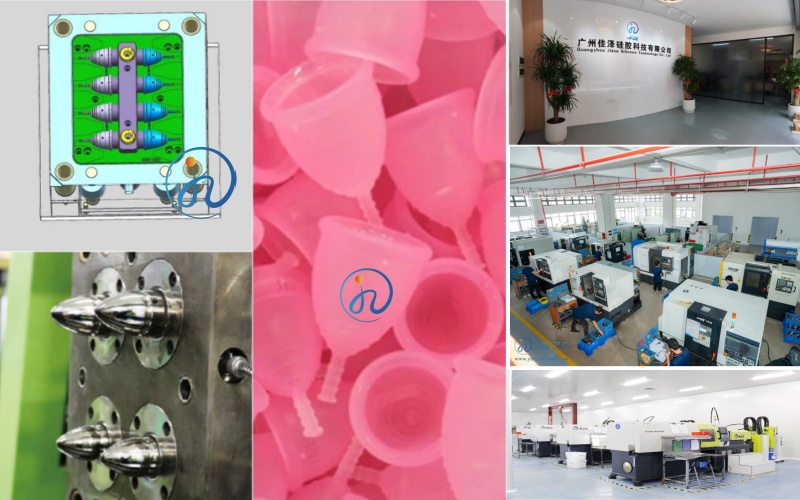

五、量产交付：稳定的批产能力
5.1 洁净车间生产
液态硅胶月经杯需在洁净车间内生产，操作人员需穿戴洁净服、手套，避免异物混入。
5.2 全检与包装
人工全检：每一个月经杯在LED灯箱下由专人检查外观。
包装：可提供单个PET泡壳密封包装、无纺布包装或环保纸盒包装。
5.3 出货文件
随货提供：COA（出厂检测报告）、材质证明、RoHS/REACH声明、MSDS等。
六、广州佳泽能为您做什么？
作为一家专注于液态硅胶月经杯/月经盘的工厂，广州佳泽硅胶科技有限公司提供产品设计+模具制造+量产交付的一站式落地服务：
开发周期：从概念到首次量产，最快60天完成（含模具开发）。
起订量：3000个起，支持分段大货。
服务体系：签定协议 → 设计协同 → 模具开发 → 样品确认 → 试产验证 → 批量交付。
结语：月经杯从概念到量产，不是简单的“画个图、开个模”。它需要工厂具备材料理解力、模具精度、工艺控制力和品管体系。如果您正在寻找一个懂技术、守交期、重落地的生产伙伴，欢迎与我们沟通您的产品想法。
客服
