氧气呼吸机作为睡眠呼吸暂停综合征（OSA）患者的重要治疗设备，其配件的质量和舒适度直接影响用户体验。而在所有呼吸机配件中，鼻枕和硅胶垫是与人体皮肤直接接触的核心部件，它们的制造精度和材料安全性要求更高。那么，这些柔软亲肤、造型精巧的呼吸机鼻枕和硅胶垫，背后的注塑模具究竟是如何做出来的？今天，我们就从模具设计、材料选择、加工工艺到试模检测，为你完整揭秘整套模具制造流程。
一、 模具设计：精度的起点
任何一副高质量的模具，都始于严谨的设计。对于呼吸机鼻枕和硅胶垫这类医疗级硅胶配件，模具设计需要重点考虑以下几点：
1. 产品结构分析
鼻枕通常为双孔结构，壁厚较薄（多在0.5-1.5mm之间），且有复杂的曲面弧度，需要贴合不同用户的鼻孔轮廓。硅胶垫则多为环形或三角形，边缘设计有密封唇边。设计师需要通过三维软件（如UG、SolidWorks）建立精确的产品模型，分析脱模角度、分型面位置和潜在的成型缺陷。

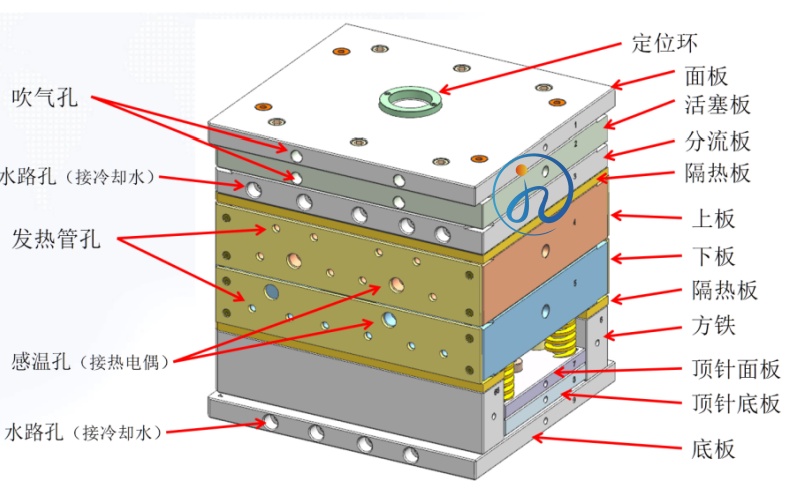

2. 流道与浇口系统设计
由于呼吸机配件多采用液态硅胶（LSR）注塑，材料流动性极好，但对浇口设计非常敏感。设计师需要采用冷流道+无针阀或针阀式热流道系统，确保硅胶在低温下保持流动、在高温下快速固化。浇口位置通常选择在产品非外观面或隐蔽处，避免影响佩戴舒适度。
3. 分型面与排气设计
鼻枕和硅胶垫多为薄壁件，分型面设计需要兼顾脱模顺畅和毛边控制。同时，由于液态硅胶在注塑过程中会产生气体，模具必须设计精密的排气槽，否则会导致产品出现气泡、缺胶等缺陷，影响密封性能。
二、 材料选择：医疗级硅胶的严格标准
呼吸机配件直接接触人体皮肤，甚至进入鼻腔，对材料的要求更为严苛。
硅胶类型：普遍采用液态硅胶（LSR），其具有优异的生物相容性、耐老化性、柔软度和回弹性。
认证要求：所选硅胶原料必须通过ISO 10993生物相容性测试，符合FDA（美国食品药品监督管理局）或CE（欧盟强制性安全认证）标准，确保无毒、无味、不致敏。

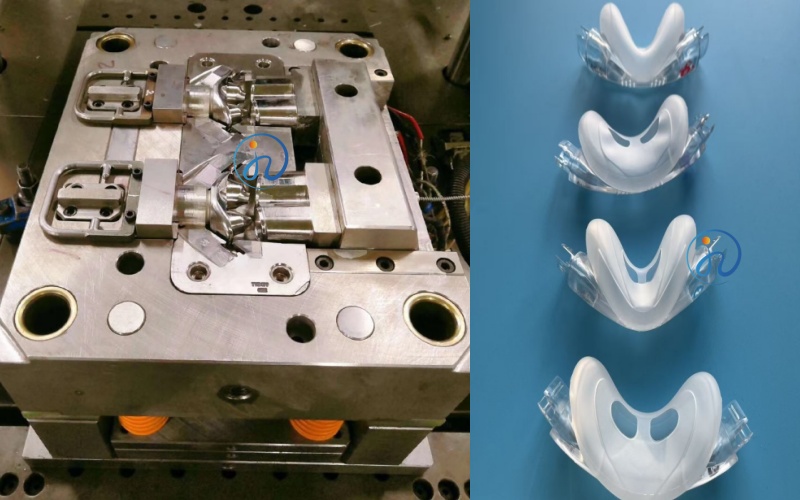

三、 模具加工：精密制造的硬实力
有了精密的设计和优质的材料，接下来就是模具的制造环节。一副呼吸机硅胶模具的加工精度通常要求达到±0.01mm级别。
1. 模架与模芯加工：模架通常采用高强度模具钢（如S136、NAK80），经过热处理达到HRC48-52的硬度，确保模具在长期高压注塑下不变形。模芯是直接成型产品形状的核心部件，需要采用五轴CNC加工中心进行精密铣削，配合EDM电火花加工来处理深槽、窄缝等复杂特征。
2. 镜面抛光：由于硅胶产品对表面光洁度要求极高（直接影响脱模和产品外观），模芯和型腔必须进行镜面抛光，达到SPI-A2级标准（即高光镜面）。抛光不充分的模具会导致产品表面粗糙、脱模困难，甚至损伤硅胶件。
3. 真空热处理与表面涂层：为延长模具寿命、防止硅胶粘连，模具通常还会进行真空热处理，并在型腔表面涂覆纳米防粘涂层或DLC类金刚石涂层，进一步降低摩擦系数，提升脱模顺畅性。

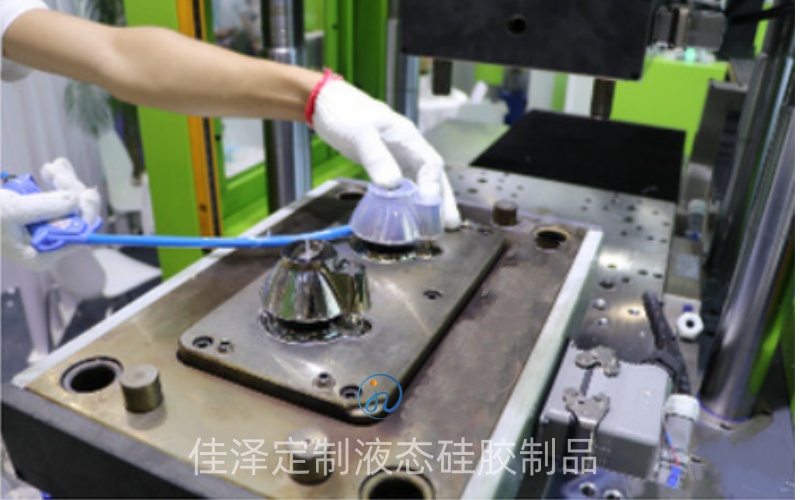

四、 注塑成型工艺：液态硅胶的精密成型
模具制造完成后，需要上机进行试模。液态硅胶注塑与普通塑料注塑有很大不同：
1. 设备要求：必须使用液态硅胶专用注塑机，配备计量混合系统，将A组分（基胶）和B组分（固化剂）按1:1精确混合后注入模具。
2. 温度控制：液态硅胶注塑采用低温模具、高温固化的原理。模具温度通常控制在160-200℃，而流道系统则保持低温（20-40℃），防止硅胶在进入型腔前提前固化。
3. 成型周期：一个完整的成型周期约为30-90秒，包括合模、注射、固化、开模、顶出等步骤。由于硅胶件非常柔软，顶出机构的设计尤为关键，多采用推板顶出或气动顶出，避免顶针痕迹破坏产品外观。
五、 检测与质量控制：医疗级的标准
呼吸机配件属于医疗器械范畴，每一批产品都需要经过严格的质量检测：

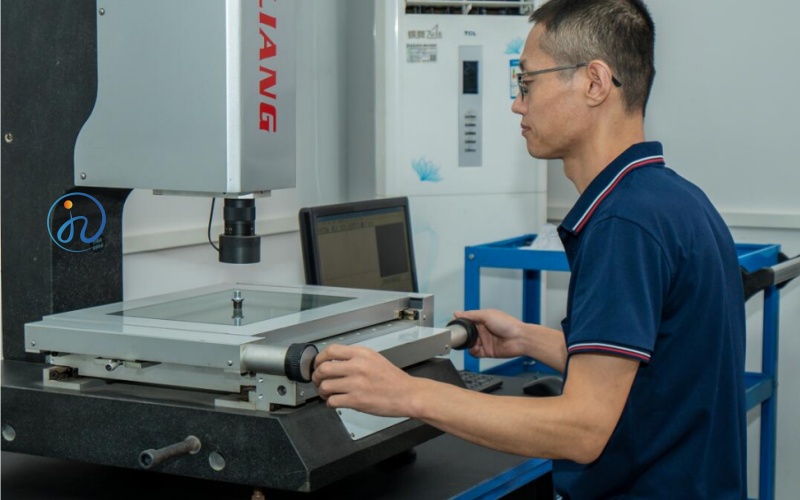

尺寸检测：使用三坐标测量仪或光学投影仪，确保产品尺寸与图纸一致，公差控制在±0.05mm以内。
密封性测试：模拟实际使用环境，检测鼻枕/硅胶垫与面罩配合后的气密性，确保无漏气。
物理性能测试：包括拉伸强度、撕裂强度、压缩永久变形等，确保硅胶件的耐用性。
生物相容性复检：定期送检第三方机构，确认材料安全性持续符合医疗标准。
六、 行业趋势：自动化与智能制造
随着医疗行业对配件质量要求的不断提升，呼吸机硅胶模具制造也在向自动化、智能化方向演进：
全自动注塑生产线：配备机械手自动取件、自动清理、自动检测，大幅提升生产效率和一致性。
模内监控系统：通过传感器实时监测模具内的温度、压力、流量，及时发现异常并自动调整参数。
模具物联网管理：为每副模具配备RFID芯片，记录使用次数、维护历史，实现模具全生命周期管理。
结语
从精密的设计图纸，到一块普通的模具钢材，再到一副能够批量生产柔软舒适呼吸机配件的精密模具，这背后凝聚的是模具工程师的匠心、精密加工设备的硬实力，以及严格的质量控制体系。对于需要定制呼吸机鼻枕、硅胶垫模具的企业来说，选择一家具备医疗级模具制造经验、拥有液态硅胶注塑能力和完善检测体系的供应商，是确保产品质量稳定、合规上市的关键。
