披锋（又称飞边、毛边）是指硅胶制品在分型面、镶件配合处或顶针孔边缘出现的多余薄层胶料。披锋与毛边在行业用语中略有区别—毛边通常指模具分型线或浇注口溢料造成的边缘多余材料，而披锋则指制品表面更细小的毛刺。但在实际生产中，两者往往统称为飞边或披锋。披锋的产生的本质是：熔融状态的液态硅胶在高压注射下，钻入了模具分型面、顶针孔、滑块配合面等微小间隙，固化后形成多余的一层薄胶。
液态硅胶（LSR）之所以比热塑性塑料更容易产生披锋，根本原因在于其极低的粘度。LSR的粘度通常低于5000 mPa·s，流动性极佳，甚至能渗入0.01mm级别的缝隙。有业内人士指出，许多热塑性材料可以使用0.002英寸的间隙配合而不产生飞边，但同样的间隙对于LSR材料来说，飞边几乎不可避免—即使配合紧密到0.0001英寸，飞边还是会产生。这种低粘度特性既是LSR能够填充复杂模具型腔的优势，也是披锋控制的难点所在。
作为一家拥有10年以上液态硅胶注塑经验、通过ISO13485医疗器械质量管理体系认证的专业模具制造与量产交付一体化工厂，我们在服务医疗、消费电子、汽车电子等行业的数千个LSR项目中深刻体会到：披锋控制没有一招鲜的解决方案，只有逐项排查、逐项优化的工程态度。
一、披锋产生的四大维度原因分析

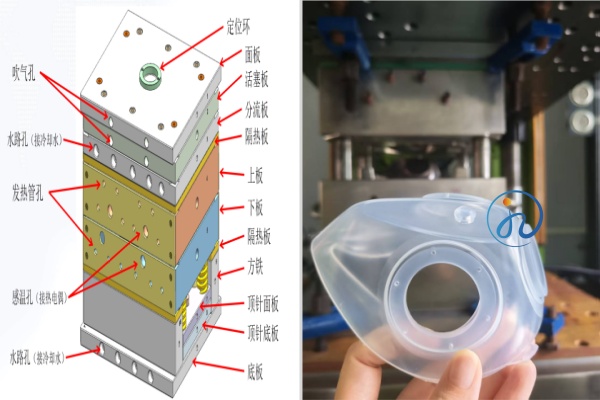

1. 模具维度：密封失效与精度不足
模具是披锋控制的第一道防线。LSR的低粘度特性对模具的封胶位提出了很高要求。常见问题包括：
分型面磨损：模具经过长期生产后，分型面因反复合模产生磨损，或在清理残胶时被刮伤，导致闭合间隙增大（如超过0.02mm），LSR便从间隙溢出。
模具加工精度不足：分型面、镶件配合处存在加工偏差或间隙。对于医疗级LSR精密模具，分型面粗糙度通常要求控制在Ra≤0.4μm以内。
排气槽设计不当：排气槽过深（如超过0.03mm）或过宽，可能直接成为溢料通道。典型的LSR排气槽深度应控制在0.004～0.005mm。
嵌件定位偏差：包胶产品中，五金嵌件或FPC固定不牢（公差超过±0.05mm），注射时因压力冲击发生位移，导致局部间隙扩大。
2. 工艺维度：参数失控
注塑工艺参数的设定直接决定了LSR在型腔内的流动行为：
锁模力不足：未根据制品投影面积和型腔压力计算足够的锁模力，注射压力大于锁模力时，模具被撑开微小缝隙。锁模力的计算公式为：锁模力 = 型腔压力 × 投影面积 × 安全系数。
注射压力或速度过高：LSR注射压力通常应控制在60-100MPa，若超过120MPa，易突破模具密封极限。压力过高（如超过80bar）会迫使胶料从模具间隙溢出。
保压时间过长：保压阶段持续施压会使LSR持续向分型面间隙流动。
硫化速度与注射速度不匹配：LSR是热固性材料，在模具内受热交联固化。如果注射速度太快而硫化反应尚未开始，低粘度的液态硅胶就会在型腔内四处流动，更容易钻入缝隙。

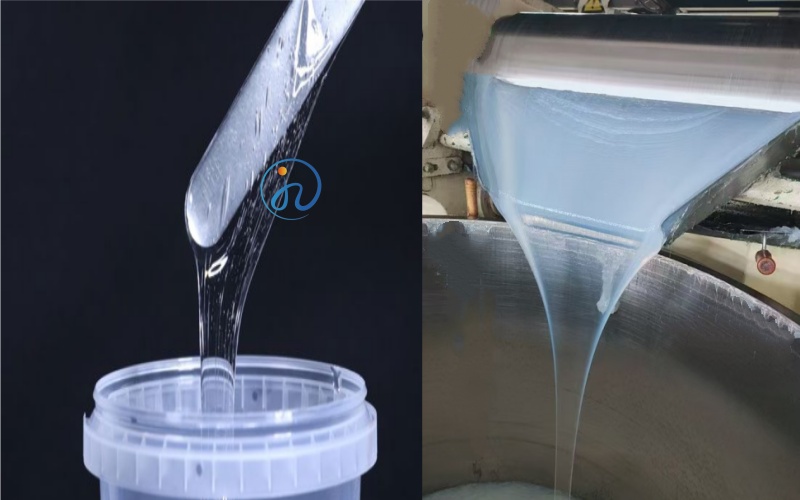

3. 材料维度：粘度过低与硫化过慢
材料本身的特性同样是披锋的重要影响因素：
LSR粘度过低：粘度低于5000 mPa·s的LSR流动性过强，易从微小间隙溢出。不同牌号的LSR粘度差异明显，流动性过好的牌号更容易产生飞边。
硫化速度过慢：铂金催化体系硫化时间过长（如超过30秒），可能导致材料在模具中未固化前持续流动。
环境温度波动：车间温度过低或过高都可能影响LSR粘度稳定性，建议将环境温度控制在22±2℃
4. 设备维度：精度下降与配合不良
注塑设备的状态同样不可忽视：
螺杆计量不准确：螺杆与料筒间隙过大可能导致LSR回流，影响注射量精度。对螺杆的止逆环有较高要求，以保证注射入模具的液体硅胶料量准确。
射嘴与模具贴合不良：射嘴与模具浇口套同轴度偏差过大，导致注射时LSR从间隙溢出。
格林柱受力不均：四根格林柱受力不均会导致模具合模偏斜，产生局部飞边。
二、披锋控制的系统性解决方案
基于上述四维度原因分析，披锋控制需要从以下五个方面系统施策：
① 模具精度管理与定期维护
定期研磨保养：每生产一定模次后对分型面进行精密研磨，确保表面平整度在0.02mm以内。
分型面硬化处理：通过氮化处理或镀层硬化提高分型面表面硬度，延缓磨损速度。
优化排气系统：LSR排气槽深度通常应控制在0.005-0.015mm之间。在模具中加装抽真空结构，能有效保证模腔内的空气及时排出。
建立模具履历：记录每次保养的时间、研磨量，做到预防性维护而非被动维修。
② 注塑工艺参数精准调校
采用多段注射：先低压低速填充至90%左右，再切换保压段，避免瞬间高压冲击分型面。具体可参考“慢-快-慢”的多级注射速度曲线。
降低保压压力和时间：在保证产品不缩水的前提下，尽量降低最后阶段的压力值。浇口封闭后立即停止保压。
精确计算锁模力：根据产品投影面积和材料粘度，计算所需最小锁模力，留足余量。
优化硫化温度：适当提高模温加快硫化速度，让材料在进入间隙之前就开始交联，粘度上升后更难钻入缝隙。
③ 材料选择与粘度管理
确认材料粘度等级：不同品牌LSR的初始粘度差异明显，需根据产品结构和模具精度选择合适的牌号。
控制材料温度均匀性：料筒温度过高会导致材料初始粘度过低，增加飞边风险。
AB组分配比精确：配比偏差会导致硫化速度变化，间接影响飞边倾向。
④ 设备状态检查与维护
定期检查锁模机构是否存在磨损或松动
确保射嘴和模具浇口套对中良好
检查格林柱受力是否均匀
⑤ 模具设计与结构优化
合理设计分型面：尽量选择在不易产生飞边的位置。设计师应尽力将分型线放在不显眼、不影响功能的位置。
设计防溢胶结构：在硅胶成型型腔周围设置三角肋等结构以防止溢胶。
采用冷流道系统：冷流道采用闭合式系统，通过“封胶针”或“针形阀”控制LSR材料的准确计量，有助于减少披锋。
结语
披锋控制是液态硅胶注塑成型中一项系统性工程，涉及模具、材料、工艺、设备多个环节的协同配合。对于医疗级LSR产品而言，披锋不仅影响外观，更可能影响产品的生物相容性和使用安全性——这也是ISO13485质量管理体系对过程控制提出严格要求的原因所在。
作为一家深耕液态硅胶注塑领域10余年、通过ISO13485认证的模具制造与量产交付一体化工厂，我们始终秉持“预防为主、系统管控”的理念，从模具设计阶段就将披锋控制纳入整体方案，通过精密加工、工艺优化和全流程质量管控，为客户提供无飞边、高精度的液态硅胶制品。如果您正面临液态硅胶制品的披锋困扰，或在产品开发阶段需要专业的模具设计与工艺支持，欢迎与我们交流探讨。
客服
