在液态硅胶（LSR）注塑成型生产中，飞边（毛边/溢胶） 是常见也令人头疼的质量缺陷之一。作为一家通过ISO13485认证、拥有10年以上液态硅胶注塑模具制造与量产交付经验的专业工厂，我们深知：飞边不仅影响产品外观精度，更会增加后处理人工成本，甚至导致整批报废。本文结合我们多年实战经验，系统解析液态硅胶飞边的成因与控制之道。
一、飞边产生的根本原因
液态硅胶在室温下粘度极低，流动性极强，在注射压力下甚至能渗入0.01mm级别的微小缝隙。飞边的直接原因是模具间隙大于材料的溢边值，但导致这一结果的根源涉及多个维度。
1. 模具精度不足：模具分型面加工精度不够、配合间隙过大，或长期使用后分型面磨损、产生划痕凹坑，都会导致合模不严。LSR注塑对模具定位精度要求通常在±0.02mm以内，远高于普通热塑性注塑的±0.05mm标准。配合间隙若超过0.02mm，低粘度LSR极易溢出形成飞边。
2. 锁模力不足：注射压力大于锁模力时，模具会被微微撑开，硅胶从分型面间隙溢出。锁模力需根据公式“锁模力 = 型腔压力 × 投影面积 × 安全系数”精确计算。
3. 工艺参数失控：注射压力过高会强行将硅胶挤入缝隙；注射量过多会导致模内压力急剧上升；模温过低会使硅胶流动性过强；保压时间过长则会让硅胶持续向间隙流动。
4. 材料因素：LSR粘度越低、硫化速度越慢，越容易从微小间隙溢出。不同批次的材料在流变性能上也可能存在差异。
二、飞边的系统性控制策略

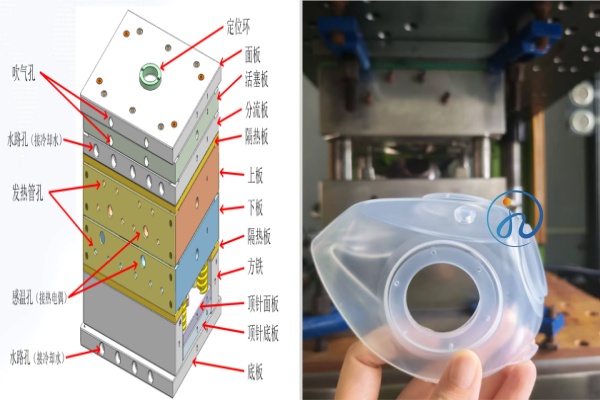

（一）模具设计与制造—从源头控制飞边
高精度加工是基础。 我们采用慢走丝线割等精密加工工艺，将分型面配合间隙严格控制在0.005mm以内。分型面平面度控制在≤0.005mm，合模前彻底清洁分型面。对于医疗级产品，模具公差控制在±0.01mm以内。
排气槽设计要精准。 LSR注塑需要排气，但排气槽过深就会成为溢料通道。排气槽深度通常控制在0.01-0.03mm，精密部件甚至要求0.004-0.005mm。深度太大，LSR溢出产生飞边；深度太小，空气无法排出导致困气。
分型面与密封结构优化。 合理设计分型面位置，尽量避开功能面。可采用反锥度设计（角度1-2°），利用注塑压力增强密封。镶件和滑块等活动部件的配合间隙严格控制。
冷流道系统是标配。 冷流道能避免LSR在流道中提前固化，减少材料浪费和飞边风险。流道板需独立水冷循环，温度维持在20-30°C。
（二）工艺参数优化——让飞边无处可生
精确匹配锁模力。 根据产品投影面积选择合适的注塑机吨位，确保锁模力大于注射压力产生的胀模力。
采用多级注射。 在保证充填饱满的前提下，尽量使用较低注射压力。可采用分段注射策略—第一段低压填充大部分，第二段低压补压。LSR注射压力通常控制在60-100MPa。
精确控制注射量。 避免过多注射导致模内压力过高。使用称重系统确保料量准确。
优化温度设置。 模温过高会降低硅胶粘度、增加流动性；模温过低则硫化太慢。需在保证硫化效率的前提下找到最佳温度平衡点
（三）材料选择与管控
选用粘度适中的LSR牌号，做好来料检验确保批次稳定性。对于飞边敏感的产品，可适当选择粘度稍高的材料。同时将车间环境温度控制在22±2℃，避免温度波动影响LSR粘度稳定性。
三、实战排查建议
当飞边问题出现时，建议按以下顺序排查：
一：清洁和检查模具。 用酒精彻底清洁分型面，检查有无损伤或磨损——这是最常见的问题根源。
二：优化工艺参数。 优先降低注射压力和注射速度，适当提高合模力，微调料温和模温（尝试降低5-10°C）。
三：检查材料。 确认是否是新批次或不同牌号的材料，粘度是否过低。
四：修模。 如上述方法无效，需对模具分型面进行修复或重新研磨
结语
液态硅胶制品的飞边控制是一项系统工程，涉及模具设计、精密加工、工艺参数、材料选择、设备维护多个环节。作为一家通过ISO13485认证、拥有10年以上量产交付经验的工厂，我们的经验是：飞边控制的关键在于“防”而不是“治” —从模具设计阶段就植入飞边控制的基因，在制造过程中严守精度标准，在量产中持续监控和优化工艺参数。
对于医疗、母婴、汽车电子等高要求领域，飞边控制更是品质的生命线。选择一家具备全流程管控能力的合作伙伴，从模具开发到量产交付一站式完成，才能从根本上解决飞边问题，实现良率与效率的双重提升。
客服
