在液态硅胶（LSR）制品的采购和技术沟通中，硬度公差是一个高频问题。客户经常问：“你们能做到±3度以内吗？”答案是：可以，但需要从原料到工艺的全链条管控。LSR的常规硬度公差为Shore A ±3度，部分高端材料可达±2度。但要稳定达到这个水平，不是“调一下机器”就能实现的。本文从5个维度拆解硬度公差控制的核心要点。
一、A/B胶配比精度：硬度稳定的“头号关键”
LSR是A/B双组分材料，硬度由交联密度决定，而交联密度直接受A/B组分混合比例影响。核心数据：配比偏差1%，可能带来1-2 Shore A的硬度偏差。要实现±3 Shore A的公差，配比误差必须控制在±0.5%以内。
管控要点：高精度计量泵的配比误差须控制在±0.5%以内, 静态混合器需定期检查，确保混合均匀性, 每次开机前进行配比验证，通过称重法确认实际出胶比例, 实时监控注射压力，波动超±5% 自动报警
二、填料分散均匀性：被低估的硬度变量
LSR的硬度主要由基础聚合物和补强填料（气相二氧化硅）的配比决定。如果填料在A组分或B组分中分散不均，不同批次的有效补强填料含量就会出现差异。核心风险：即使A/B配比完全准确，填料分散不均仍可能导致硬度波动2-3 Shore A。
管控要点：每批次来料检测粘度、密度、硬度等关键指标, 使用前进行充分的机械搅拌（非简单摇晃）,真空脱泡消除气泡，避免气泡影响实际密度和硬度读数, 储存温度控制在5-25℃，开封后1个月内使用完毕
三、硫化工艺：温度与时间的“双刃剑”
硫化程度直接决定交联密度，进而影响硬度。核心数据：模具温度需保证型腔各区域温差≤±2℃, 硫化时间根据产品厚壁厚确定，约5秒/毫米, 温度控制偏差±5℃时，固化时间可能波动±10%，导致局部欠硫或过硫
管控要点：采用多段注射策略（慢-快-慢），确保填充均匀, 每台机、每个产品建立标准工艺参数卡, 实时监控注射压力、温度，波动超±5% 自动报警
四、二次硫化：硬度定型的“关键一步”
对于医疗、食品接触类LSR产品，二次硫化是稳定硬度的必要步骤。
核心作用：二次硫化进一步完成交联反应，去除低分子挥发物，使硬度趋于稳定并定型。未经过二次硫化的产品，硬度可能在放置数天后继续漂移。
工艺参考：通用型LSR：150-180℃，2-4小时, 薄壁制品（<5mm）：可尝试170-180℃，2-3小时, 厚壁制品（>5mm）：建议150-160℃，3-4小时
注意：二次硫化温度过高或时间过长，可能导致硬度上升甚至产品变脆。建议以材料供应商推荐参数为起点，通过硬度测试逐步优化。

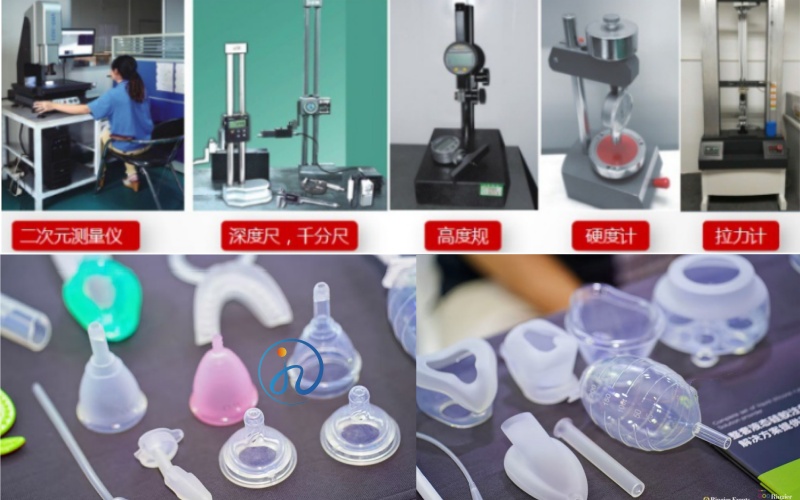

五、过程检测与批次追溯：用数据说话
硬度一致性不是“感觉”出来的，是“检测”出来的。
| 检测项目 | 检测方法 | 合格标准 |
| 硬度 | 邵氏硬度计 | Shore A ±3度 |
| 拉伸强度 | 拉力试验机 | 符合规格书 |
| 密度 | 密度计 | 批次间一致 |
| CPK | 过程能力分析 | ≥1.33 |
管控要点：每批次抽检硬度，记录数据, 关键尺寸CPK≥1.33, 从原料批次、A/B胶配比记录到硫化参数，全流程可追溯, 每批次留样，保存期至少1年
总结：硬度公差±3度管控速查表
| 管控环节 | 关键参数 | 目标 |
| A/B配比 | 计量误差≤±0.5% | 交联密度一致 |
| 填料分散 | 充分搅拌+真空脱泡 | 有效补强含量稳定 |
| 硫化工艺 | 模温温差≤±2℃ | 硫化程度一致 |
| 二次硫化 | 150-180℃×2-4h | 硬度定型 |
| 过程检测 | 硬度/密度/CPK | CPK≥1.33 |
| 批次追溯 | 全流程记录+留样 | 可追溯、可改善 |
核心结论：液体硅胶产品的硬度公差可以稳定控制在±3 Shore A以内，部分高端材料可达±2度。实现这一目标的关键在于：A/B胶配比精度控制在±0.5%以内, 填料分散均匀, 硫化工艺标准化, 必要时进行二次硫化, 建立完整的检测和追溯体系。选择具备ISO13485认证和丰富LSR量产经验的工厂合作，是确保硬度一致性的根本保障。
客服
