液态硅胶制品品质控制流程全解析：从来料到出货的ISO 13485质量管控体系

液态硅橡胶（LSR）凭借优异的生物相容性、耐高低温性能和环保特性，应用于医疗、母婴、汽车等高要求领域。然而LSR制品的质量受模具精度、材料配比、注塑参数、环境条件等多重因素影响，单一环节失控就可能导致批量不良。对于通过ISO 13485认证的工厂而言，品质控制不是某一工序的任务，而是贯穿从原料进厂到成品出货的全流程体系。

一、品质控制的五大核心阶段

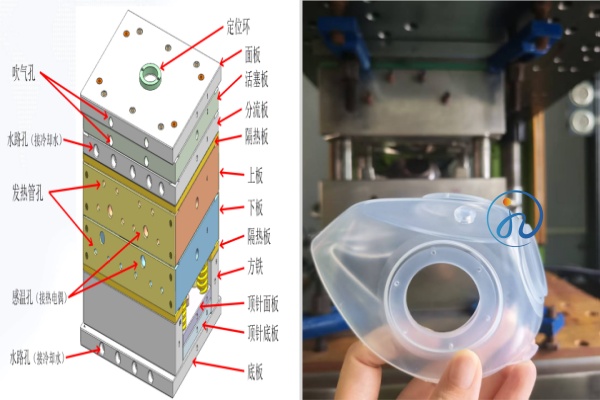

一阶段：模具设计与制造—质量的基础

模具是LSR成型之母，其质量直接决定产品的精度与外观。关键控制点：

• 分型面与排气系统：LSR流动性极佳，模具排气设计不合理极易导致困气、气泡或局部不固化。排气槽深度通常控制在0.01-0.03mm，配合真空辅助排气可消除直径≤10μm的气泡。

• 温度均匀性设计：模具加热系统须保证型腔各区域温差≤±2℃，这是硫化反应一致性的前提。采用分区独立温控模块和微热电偶实时监测，可有效避免因温差导致的收缩不均。

• 表面精度：与LSR接触的模具表面需达到Ra≤0.02μm镜面级抛光，并视产品需求进行镀层处理，以提升脱模效果和表面质量

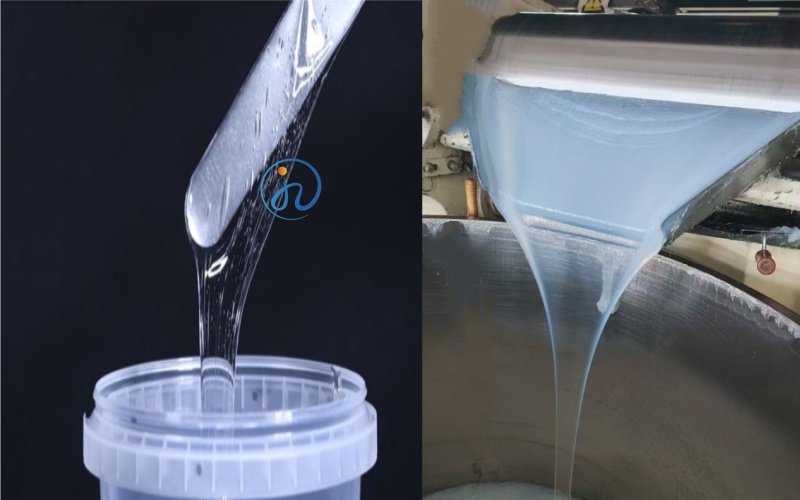

二阶段：原料管控——稳定的起点

LSR是A、B双组分材料，原料的稳定性和混合精度是品质控制的首要防线。关键控制点：

• 来料检验：每批次胶料需检测硬度、粘度、拉伸强度等关键指标。对于医疗级产品，还需额外验证生物相容性（ISO 10993）和材料纯度。

• 储存与回温：LSR应在5-25℃密封储存，使用前充分回温至车间环境温度（23±3℃），避免水汽在冷胶表面凝结导致固化不良或气泡。

• A/B胶精确计量：通过高精度计量泵以1:1比例混合，误差须控制在±0.5%以内。比例失调直接导致产品“不固化”或“软胶”等致命缺陷。

• 过滤与脱泡：注射前加装100-200目不锈钢过滤网拦截颗粒杂质，并通过真空脱泡（-0.09MPa，5-10分钟）消除材料自带气泡。

三阶段：注塑成型过程控制——实时拦截不良

注塑工艺参数的科学设定与实时监控，是品质控制中关键的执行环节。关键控制点：

• 多段注射策略：采用“慢-快-慢”分段注射——初期低速排气，中期快速填充防止材料过早硫化，末端低速保压避免湍流卷气。薄壁件与厚壁件的工艺窗口差异显著，需针对产品特性单独设定。

• 硫化温度与时间：模具温度通常控制在170-200℃，硫化时间根据产品最厚壁厚确定——胶层越厚，所需时间和温度越高。时间不足导致“欠熟”，性能不达标；时间过长则降低效率且可能过脆。

• 实时参数监控：在注塑机加装数据采集系统，实时记录注射压力、温度、保压时间等关键参数。波动超过±5%时自动报警，即时拦截异常。

• 首件与巡检制度：每班次或换模后做首件全检（外观、尺寸、功能），合格后方可量产；量产中每小时抽查5-10件，重点检查隐蔽缺陷。

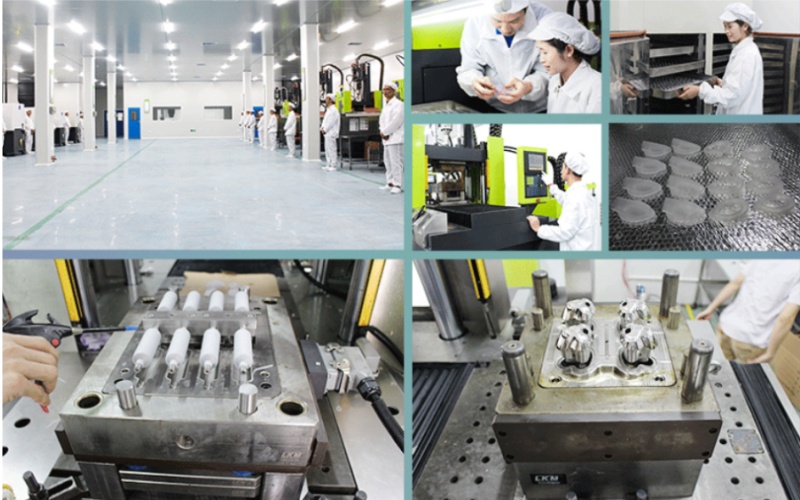

四阶段：成型后处理与环境管控——细节决定品质

关键控制点：

• 自动化取件：开模后由机械手或自动化系统取出制品，避免人工接触带来的污染，尤其适用于医疗器械等高洁净度产品。

• 二次硫化：针对医疗、婴儿护理及食品接触产品，通常需要二次硫化。将成型件置于硫化炉中加热（通常200℃×2h），彻底排出挥发物，确保产品长期稳定性和无味性。

• 环境控制：洁净车间（医疗级通常要求ISO Class 8/万级洁净室）维持恒温恒湿（23±1℃，50±5%RH），减少环境变量对注塑稳定性的影响。

五阶段：成品检测——出厂的防线

关键控制点：

• 尺寸检测：采用光学三坐标测量仪（精度±1μm）对关键尺寸进行测量，特殊形状需设计定制夹具确保测量重复性。

• 功能测试：依据产品应用场景进行专项测试，如密封件的泄漏和压力测试、弹性体的邵氏硬度和拉伸测试等。

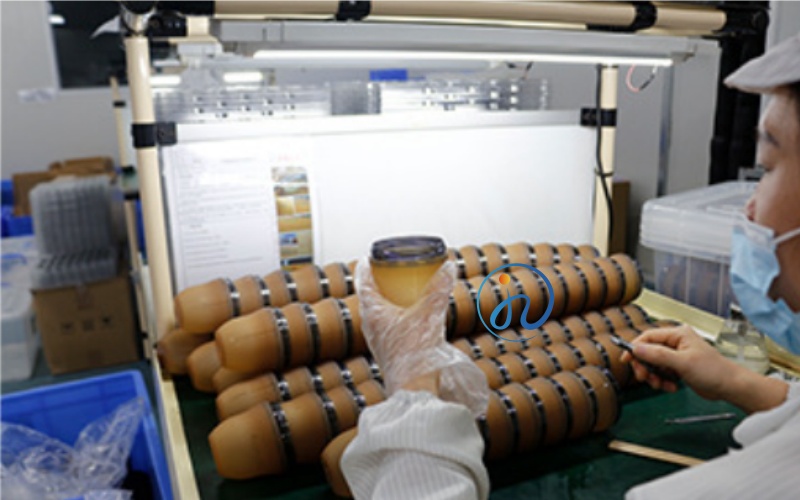

• 外观检查：使用放大镜、体视镜等光学设备检查表面缺陷，微细结构件需用10-300倍高倍显微镜。

• 检测数据闭环：检测数据实时反馈至注塑机参数系统，通过闭环控制实现“检测-分析-调整”，持续优化制程稳定性。

结语

液态硅胶制品的品质控制是一个系统工程，从模具设计的精度基准、原料配比的源头稳定、注塑参数的精密控制，到后处理与检测的全面验证，每个环节都必须建立明确的标准和可追溯的记录。对于通过ISO 13485认证的工厂而言，这不仅是体系要求，更是持续交付高质量产品的根本保障。
